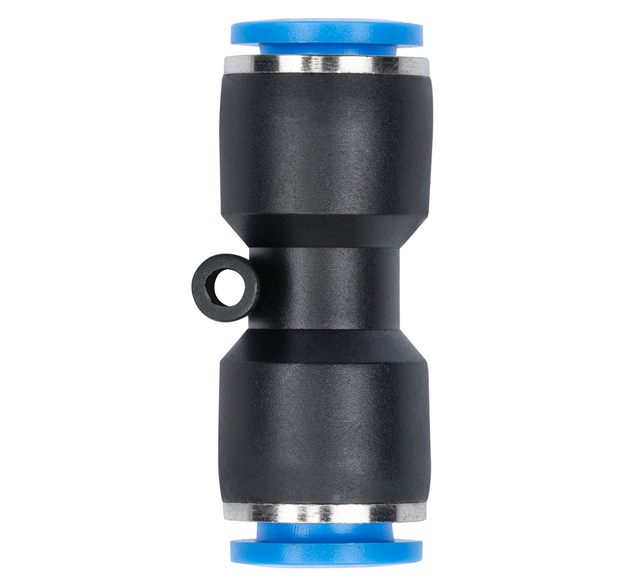

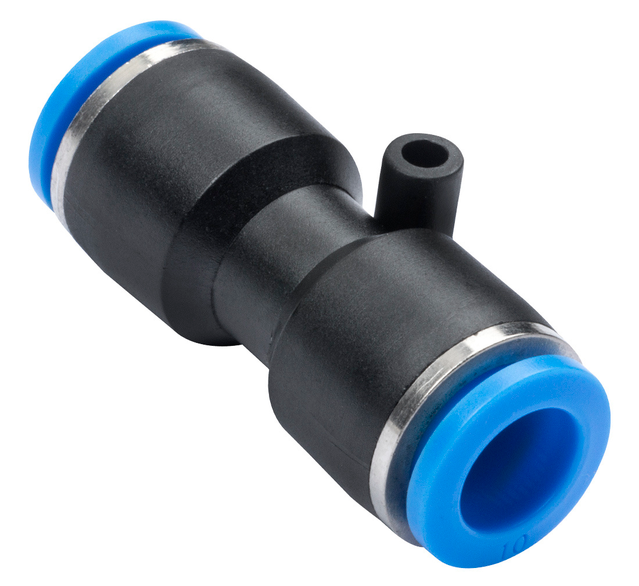

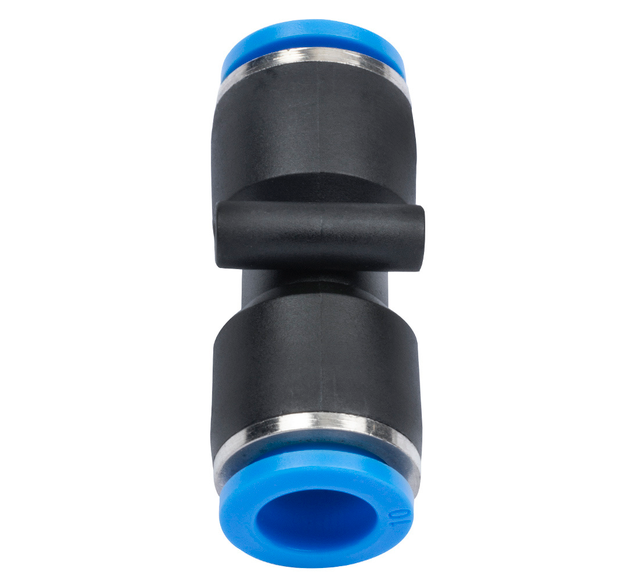

Raccord pneumatique droit instantané REDATS pour tuyau 10 mm

Le raccord pneumatique droit REDATS 10 mm permet de raccorder rapidement deux tuyaux de même diamètre dans une installation d’air comprimé.

Grâce à son système de connexion instantanée, le tuyau se verrouille automatiquement dès son insertion. Ce raccord traversant est adapté aux installations pneumatiques des garages automobiles, ateliers professionnels, machines industrielles et réseaux d’air comprimé.

Raccord droit pour tuyaux pneumatiques de 10 mm

Ce raccord union droit permet de relier deux tuyaux pneumatiques présentant un diamètre extérieur de 10 mm.

Il convient notamment pour prolonger un flexible, réparer une section de tuyau ou réaliser un raccordement droit dans un circuit pneumatique.

Sa pression de fonctionnement comprise entre 0 et 12 bar le rend compatible avec de nombreuses installations d’air comprimé utilisées dans les garages et les ateliers.

Connexion instantanée sans outil

Le système de raccordement rapide facilite le montage du tuyau :

• Coupez le tuyau proprement et perpendiculairement
• Insérez-le complètement dans le raccord
• Le mécanisme interne verrouille automatiquement le tuyau
• Vérifiez le maintien avant de remettre l’installation sous pression

La connexion s’effectue rapidement, sans filetage et sans outil supplémentaire.

Démontage simple avec bague de déverrouillage

Pour retirer le tuyau, il suffit de couper la pression du circuit, d’appuyer sur la bague bleue puis de tirer doucement le flexible.

Le raccord peut être monté et démonté plusieurs fois tout en conservant une bonne étanchéité mécanique et pneumatique, sous réserve d’une utilisation correcte et du bon état du tuyau.

Étanchéité par joint NBR

L’étanchéité est assurée par un joint torique en caoutchouc NBR. Ce matériau est couramment employé dans les installations pneumatiques pour assurer une liaison étanche entre le flexible et le raccord.

Le corps en laiton nickelé offre une bonne résistance pour une utilisation régulière en atelier. Les composants en polyamide PA66 complètent la construction du raccord.

Compatible avec plusieurs types de tuyaux

Ce raccord pneumatique REDATS est prévu pour les tuyaux de 10 mm fabriqués notamment en :

• Polyamide PA
• Polyuréthane PU
• Polyéthylène PE

Vérifiez toujours le diamètre extérieur, la matière et la pression admissible du tuyau avant le montage.

Applications du raccord droit 10 mm

Ce raccord instantané peut être utilisé pour :

• Relier deux tuyaux pneumatiques de 10 mm
• Prolonger une conduite d’air comprimé
• Réparer une liaison pneumatique
• Installer un réseau d’air dans un garage
• Raccorder les circuits pneumatiques d’une machine
• Réaliser une installation d’air comprimé en atelier
• Alimenter un équipement pneumatique compatible

Pourquoi choisir ce raccord pneumatique REDATS ?

• Raccordement droit de deux tuyaux
• Compatible avec les tuyaux de 10 mm
• Connexion instantanée sans outil
• Verrouillage automatique après insertion
• Démontage rapide grâce à la bague bleue
• Pression de travail jusqu’à 12 bar
• Joint torique NBR
• Corps en laiton nickelé
• Compatible avec les tuyaux PA, PU et PE
• Adapté aux garages, ateliers et installations industrielles

Caractéristiques techniques

Marque : REDATS

Référence fabricant : 26-04-71

Type : raccord union droit instantané

Fonction : raccordement de deux tuyaux pneumatiques

Diamètre du premier raccordement : 10 mm

Diamètre du second raccordement : 10 mm

Diamètre extérieur du tuyau compatible : 10 mm

Pression de fonctionnement : de 0 à 12 bar

Matériaux : laiton nickelé et polyamide PA66

Joint d’étanchéité : joint torique NBR

Température de fonctionnement avec de l’eau : de 1 °C à 60 °C

Température de fonctionnement avec de l’air : de -20 °C à 75 °C

Tuyaux compatibles : polyamide PA, polyuréthane PU et polyéthylène PE

Fabricant : REDATS

Responsable dans l’Union européenne : REDATS Sp. z o.o.

Contenu de la livraison

• Un raccord pneumatique droit instantané REDATS 10 × 10 mm

Les tuyaux pneumatiques présentés ou nécessaires à l’installation ne sont pas inclus.

Conseils de montage

Avant le montage, coupez l’alimentation et évacuez complètement la pression présente dans le circuit.

La coupe du tuyau doit être droite, propre et sans écrasement. Insérez ensuite le tuyau jusqu’en butée dans chaque extrémité du raccord.

Après le montage, remettez progressivement le circuit sous pression et vérifiez l’absence de fuite.

Respectez la pression maximale de 12 bar ainsi que les plages de température indiquées.

FAQ – Raccord pneumatique droit REDATS 10 mm

À quoi sert ce raccord pneumatique ?

Il permet de raccorder directement deux tuyaux pneumatiques de même diamètre afin de prolonger ou de réparer une conduite d’air comprimé.

Quel diamètre de tuyau faut-il utiliser ?

Ce modèle est conçu pour des tuyaux présentant un diamètre extérieur de 10 mm des deux côtés.

Est-ce un raccord 10 × 10 mm ?

Oui. Il possède deux entrées identiques prévues pour le raccordement de tuyaux pneumatiques de 10 mm.

Le montage nécessite-t-il un outil ?

Non. Le tuyau est simplement inséré dans le raccord jusqu’à son verrouillage automatique.

Comment retirer le tuyau ?

Coupez l’alimentation, évacuez la pression du circuit, appuyez sur la bague bleue puis retirez doucement le tuyau.

Le raccord peut-il être réutilisé ?

Oui, il peut être monté et démonté plusieurs fois si le raccord, le joint et le tuyau sont en bon état.

Quelle est sa pression maximale de fonctionnement ?

Le raccord peut fonctionner jusqu’à une pression maximale de 12 bar.

Est-il compatible avec un compresseur d’air ?

Oui, il peut être intégré à un réseau alimenté par un compresseur, à condition de respecter sa pression maximale et les caractéristiques des tuyaux.

Quels matériaux de tuyaux sont compatibles ?

Il est compatible avec les tuyaux en polyamide PA, polyuréthane PU et polyéthylène PE.

Peut-il être utilisé avec de l’air comprimé ?

Oui. Il est spécialement adapté aux circuits pneumatiques et aux installations d’air comprimé.

Quelle est sa température d’utilisation ?

Avec de l’air, sa plage de fonctionnement est comprise entre -20 °C et 75 °C. Avec de l’eau, elle est comprise entre 1 °C et 60 °C.

Le raccord est-il fileté ?

Non. Il s’agit d’un raccord droit instantané traversant destiné à relier deux tuyaux. Il ne possède pas de raccordement fileté.

Le tuyau pneumatique est-il inclus ?

Non. La livraison comprend uniquement le raccord droit REDATS 10 × 10 mm.
